功能特性：

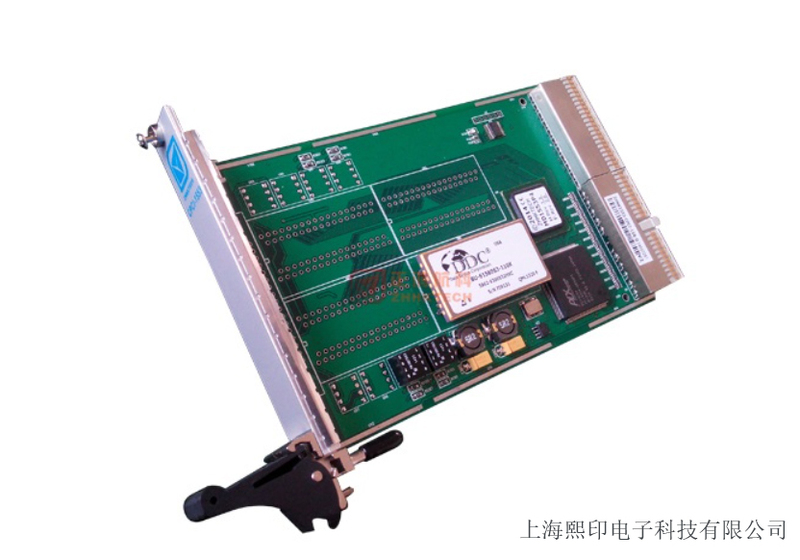

       ZHHK1553-CPCI/D系列GJB289A -97数据总线板卡，用于3U、6UCPCI/PXI总线平台，基于DDC BU-61580S3协议片，实现GJB289A-97数据总线协议通讯、GJB289A数据总线仿真测试功能，单功能（支持三种工作模式：1个BC、1个RT和1个BM，不可同时工作），1、2、3/4通道选择（每通道WA，B冗余1553B通道），1553B通讯速率为标准1Mbps。

性能指标：

33MHz/32Bit CPCI/PXI总线接口；

BC模式（总线控制器）

1~4个BC；

总线模式可选：1553A、1553B；

自动BC重试，重试通道可选，重试次数课设1~2次；

消息间隔时间可设，分辨率1μs；

帧间隔时间可设，分辨率100μs；

时标分辨率可设：2、4、8、16、32、64μs；

可设置应答超时时间：18.5μs，22.5μs，50.5μs，130μs；

中断和查询两种消息接收方式。

RT模式（远程终端）

1~4个RT；

时标分辨率可设：2、4、8、16、32、64μs；

可设置非法命令表功能；中断和查询两种消息接收方式。

BM模式（总线监视器）

1~4个BM；

可设置命令字过滤功能；时标分辨率可设：2、4、8、16、32、64μs；

可设置应答超时时间：18.5μs，22.5μs，50.5μs，130μs；

中断和查询两种消息接收方式。

技术规范：

工作电源：+5VDC；

工作温度：-40℃~+85℃；

物理尺寸：标准CPCI/PXI 3U、6U尺寸；

连接器：选用SCSI36、SCSI68、BJ77、DK-621；

标配附件：随产品标配一个对应的连接器接头；

操作系统：支持Windows XP/Vista/WIN7，VxWorks、Linux；

驱动程序：提供标准DLL，支持VC、VB、Delphi、LabVIEW、CVI等标准的开发语言平台。
